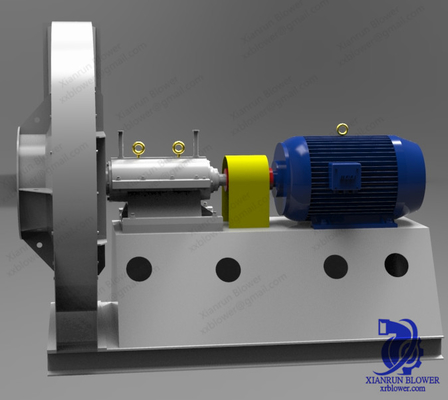

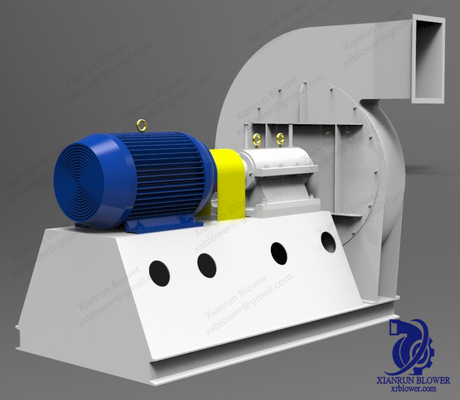

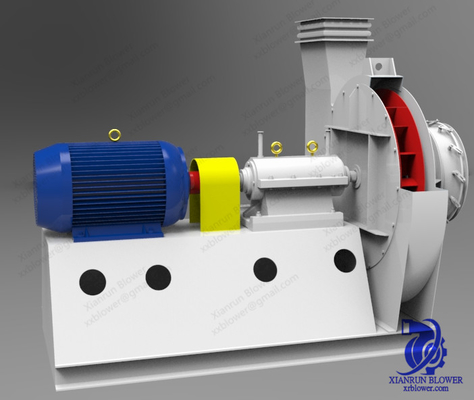

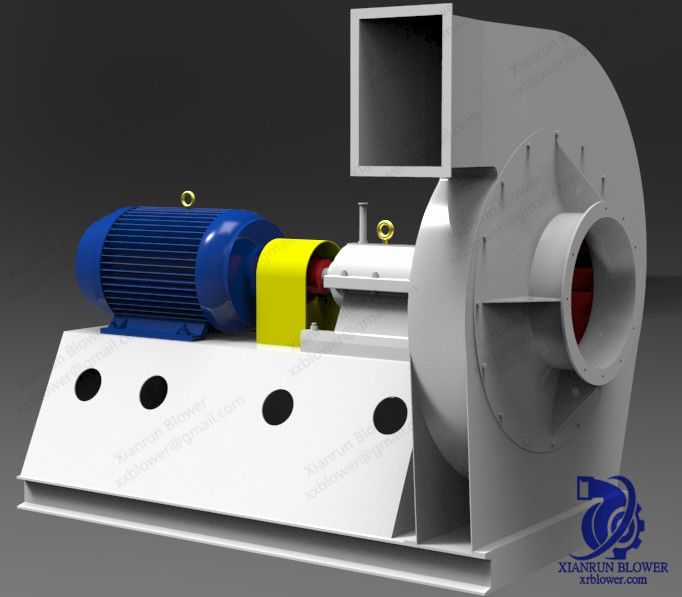

دمنده فن گریز از مرکز تک ورودی فولادی با جعبه بلبرینگ پیچ کوپلینگ

پیچ کوپلینگ کف فن صنعتی فن سانتریفیوژ فن گریز از مرکز با شیب رو به عقبجعبه بلبرینگ

محفظه یاتاقان (جعبه بلبرینگ)

⑴ محفظه و صفحه یاتاقان باید از نزدیک به هم متصل شوند، سطح در اندازه گیری شفت اصلی قرار می گیرد، افقی طولی نباید از 0.10/1000 تجاوز کند.سطح افقی در جعبه یاتاقان قرار می گیرد و سطح افقی جعبه بلبرینگ نباید از 0.2/1000 تجاوز کند.

⑵ صندلی بلبرینگ مجاز به ترک خوردن نیست، قسمت سوراخ غیر بلبرینگ ترک، قابل تعمیر است، استفاده از عامل تعمیر پلیمر یک راه امن تر است، اما باید عامل تعمیر با مقاومت بالا را انتخاب کنید، استفاده از فرآیند صحیح .

⑶ محفظه یاتاقان فن های متوسط ​​و کوچک اغلب یک جعبه کامل است.در این زمان، دو سوراخ یاتاقان روی جعبه یاتاقان قرار می گیرند.در این زمان، انحراف هم محوری دو سوراخ نباید بیش از 0.02 میلی متر باشد.

یاتاقان

دو نوع بلبرینگ روی فن سانتریفیوژ وجود دارد:

اکثر یاتاقان های فن های کوچک و متوسط ​​از یاتاقان های نورد استفاده می کنند.
یاطاقان ¬ های سطح باد بزرگ، بیشتر استفاده از بلبرینگ های کشویی.
استانداردهای تعمیر و نگهداری برای یاتاقان های غلتشی و یاتاقان های کشویی، به پیوست باد مراجعه کنید.

محفظه و دستگاه تنظیم فن
⑴ هنگامی که صفحه فولادی پوسته فن تا حدی فرسوده شده است یا بیشتر قسمت از 1/2 ضخامت اصلی فرسوده شده است، پوشش باید تعویض شود، فرسوده یا نازک موضعی را می توان تعمیر و تقویت کرد، صفحه آرماتور در خارج از بدنه جوش داده می شود، درز جوش داخل بدنه باید پس از جوشکاری جلا داده شود و پس از جوشکاری باید تا حد امکان تنش داخلی از بین برود.

⑵ نباید نشتی هوا در پوسته فن وجود داشته باشد، درب بازرسی باید محکم و دارای نشتی باشد و پیچ ها باید سالم باشند.

⑶ کلکتور جریان (که معمولاً به عنوان شاخ مکش شناخته می شود) نباید فرسوده و تغییر شکل داده شود.در حین نصب، فاصله نسبی بین کلکتور جریان و پروانه باید طبق مدارک فنی تجهیزات حفظ شود.

کویژگی های چشم

• قطر پروانه: 90 ~ 3500 میلی متر
• سرعت میل اصلی: 560 ~ 2900 دور در دقیقه
• محدوده فشار: 3000 ~ 25425 Pa
• محدوده جریان: 1297~83305 m3/h
• دمای هوا: 20 تا 1000 درجه سانتیگراد

• جنس: چدن، فولاد کربنی، فولاد ضد زنگ.

• راندمان: 80 تا 90 درصد

لطفاً پارامتر USAGE و زیر را به ما اطلاع دهید.بخش مهندسی ما مناسب ترین محصول را برای شما توصیه می کند.
