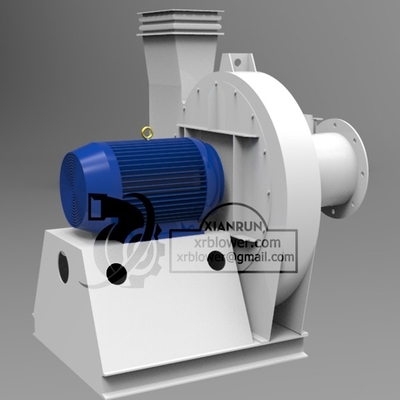

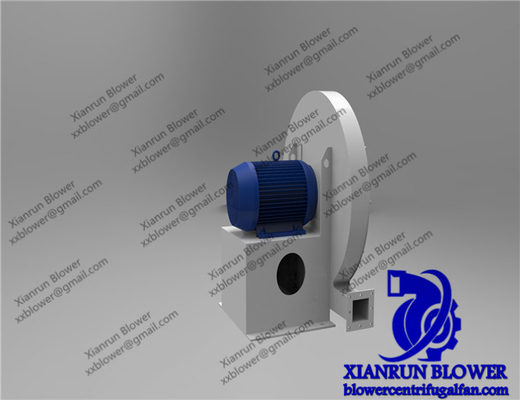

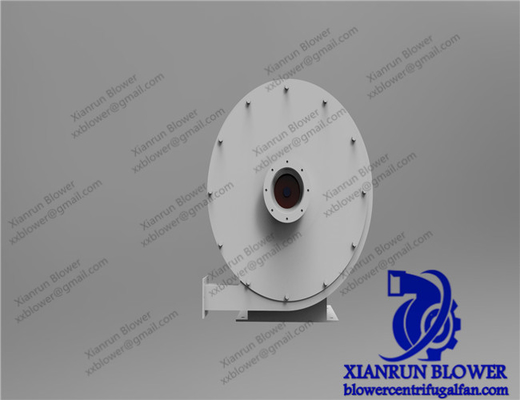

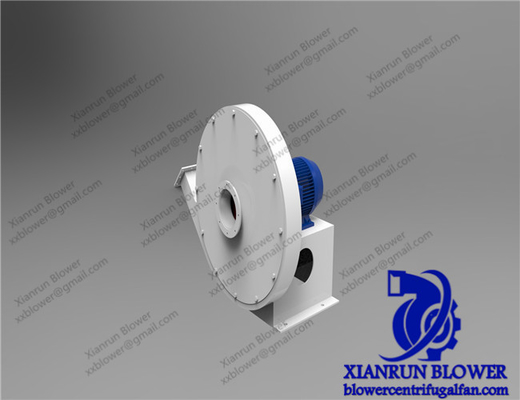

9-19 سری 9-26 فشار بالا و سرعت بالا بادکنک موتور مستقیم در خط فن سنتریفیوژال فن سنتریفیوژال سیاه نقره سفید

فن گریز از مرکز فشار قوی سری 9-19، 9-26 فن سانتریفیوژ خطی دمنده با سرعت بالا

فرم سازه:

فن سانتریفیوژ فشار قوی از نوع تک مکش است و دارای 13 شماره ماشین (Na) : 4.4، 5.5، 5.6، 6.3، 7.1، 8.9، 10،11.2، 12.5، 14،16 می باشد.

اینفن سانتریفیوژ خطیبه دو صورت چرخش راست و چپ ساخته می شود.از سمت موتور، اگر پروانه در جهت عقربه های ساعت بچرخد، به آن فن راست دست می گویند که با "راست" نشان داده می شود.چرخش خلاف جهت عقربه‌های ساعت را گردباد چپ می‌گویند که با «چپ» نشان داده می‌شود.

موقعیت خروجی فن با زاویه خروجی محفظه نشان داده می شود."چپ" و "راست" را می توان به 6 زاویه 0 درجه، 45 درجه، 90 درجه، 135 درجه، 180 درجه و 225 درجه تبدیل کرد.

حالت انتقال فن از نوع A (No.4~No.6.3) و نوع D (No.7.1~No.16) می باشد.

ساختار کلی:

No.4-~No.6.3 عمدتاً از پروانه، پوشش، ورودی هوا، پشتیبانی و غیره تشکیل شده است.

① پروانه: 12 پره فن در مدل 9-19 و 16 پره فن در مدل 9-26 وجود دارد که همگی تیغه های خمش به جلو هستند.بالاترین سرعت محیطی لبه بیرونی دیفیوزر پروانه نباید از 140 متر بر ثانیه تجاوز کند.پس از تشکیل پروانه، تعادل استاتیکی و دینامیکی اصلاح می شود، بنابراین عملیات پایدار است.

② شاسی.صفحه فولادی مشترک به کل پوسته حلزونی جوش داده شد.

③ ورودی هوا.این به یک ساختار کلی از شکل جریان جمع آوری ساخته شده و روی گروه صفحه پوشش جلویی با پیچ و مهره ثابت می شود.

④ بخش انتقال.از دوک، جعبه یاتاقان، کوپلینگ و غیره تشکیل شده است.دوک از فولاد با کیفیت بالا ساخته شده است.ساختار کلی جعبه یاتاقان از بلبرینگ ساخته شده و با گریس یاتاقان روغن کاری شده است.

کویژگی های چشم

• قطر پروانه: 80 ~ 3500 میلی متر
• سرعت میل اصلی: 760 ~ 2900 دور در دقیقه
• محدوده فشار: 9000 ~ 25425 Pa
• محدوده جریان: 3297~43305 m3/h
• دمای هوا: 20 تا 1000 درجه سانتیگراد

• جنس: چدن، فولاد کربن، فولاد ضد زنگ.

• راندمان: 70 تا 90 درصد
