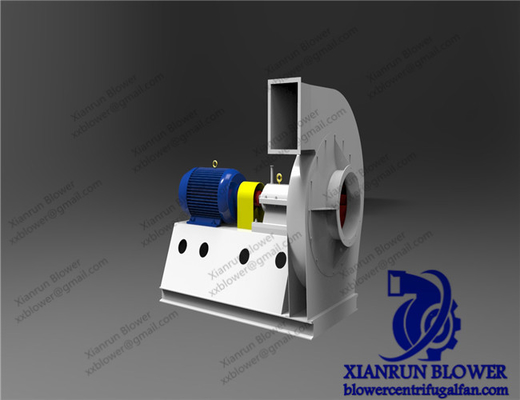

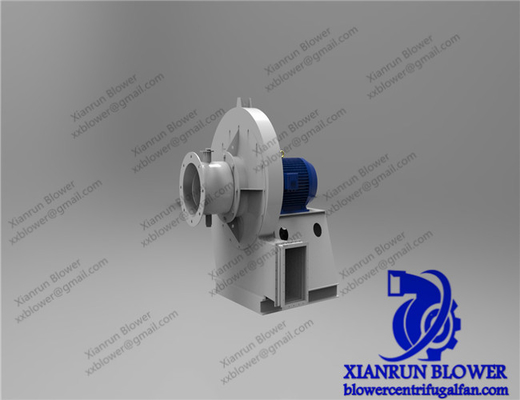

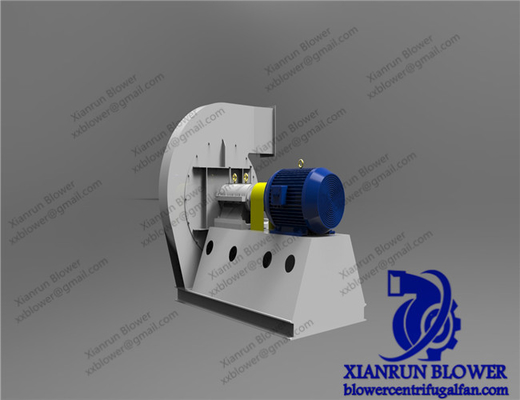

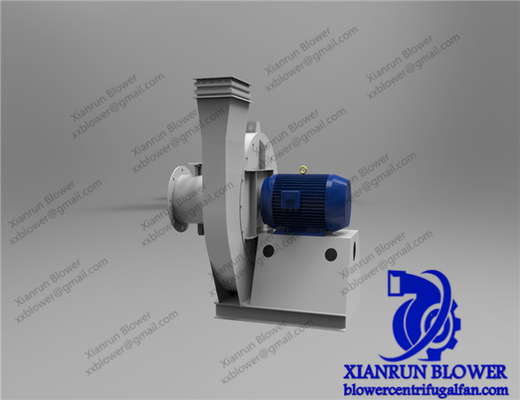

دمنده فن اگزوز گریز از مرکز فشار بالا 9-19 / 9-26 برای بویلر صنعتی

9-19/ 9-26 دمنده گریز از مرکز فشار بالا فن های گریز از مرکز و دمنده ها اگزوز فن دمنده بویلر فن سانتریفیوژ

کاربرد فن 9-19/9-26 فن گریز از مرکز دمنده فشار بالا:

فن گریز از مرکز فشار بالا 9-19، 9-26، معمولا برای کوره آهنگری و تهویه اجباری فشار بالا استفاده می شود، همچنین می تواند برای حمل و نقل مواد، هوا و غیر خورنده، احتراق غیر خود به خودی، غیر منفجره، غیر فرار استفاده شود. ، مواد غیر چسبناک گاز.دمای محیط به طور کلی از 50 درجه سانتیگراد تجاوز نمی کند، بالاترین آن از 80 درجه سانتیگراد تجاوز نمی کند و گرد و غبار و ذرات سخت موجود در محیط بیش از 150 میلی گرم بر متر مکعب نیست.

2. نوع پنکه

1) این فن یک استنشاق است که معمولاً دارای № 4، 4.5، 5، 5.6، 6.3، 7.1، 8، 9، 10، 11.2، 12.5، 14، 16، در مجموع 13 شماره ماشین است.
2) فن معمولاً از دو نوع چرخش راست و چرخش چپ ساخته می شود.
3) موقعیت خروجی فن با زاویه خروجی پوسته نشان داده می شود و پوسته های فن "چپ" و "راست" از 0 درجه، 45 درجه، 90 درجه، 135 درجه، 180 درجه و 225 درجه ساخته شده اند.

3. ساختار فن

فن عمدتاً از پروانه، پوشش، ورودی هوا و تکیه گاه تشکیل شده است.

1) پروانه: فن نوع 9-19 دارای 12 پره، فن نوع 9-26 دارای 16 پره است که هر دو متعلق به نوع خمشی به جلو هستند.بالاترین سرعت محیطی لبه بیرونی دیفیوزر پروانه نباید از 140 متر بر ثانیه تجاوز کند.پس از تشکیل پروانه، تعادل استاتیکی و دینامیکی اصلاح می شود، بنابراین عملیات پایدار است.
2) پوسته: جوش داده شده به یک پوسته حلزونی با صفحه فولادی معمولی.
3) ورودی هوا: آن را به یک ساختار کلی از جریان جمع آوری ساخته شده و بر روی صفحه پوشش جلو با پیچ و مهره ثابت می شود.
4) گروه انتقال: متشکل از دوک، جعبه یاتاقان، کوپلینگ و غیره. شفت اصلی از فولاد با کیفیت بالا و ساختار کلی جعبه یاتاقان ساخته شده است.با استفاده از یاتاقان های نورد، یاتاقان های نورد، روغن کاری شده با گریس.

نصب، راه اندازی و بهره برداری

قبل از نصب ابتدا باید مواد و ابزار نصب را آماده کرد و قطعات مکانیکی هر قسمت از فن را بررسی کرد، پروانه، دوک و بلبرینگ را با دقت بررسی کرد، در صورت مشاهده آسیب، تعمیر شود. و سپس داخل جعبه بلبرینگ با نفت سفید تمیز شود.

در فرآیند نصب باید به نکات زیر توجه کرد:

• در برخی از سطوح مفصلی برای جلوگیری از زنگ زدگی و کاهش مشکلات جداسازی، باید گریس یا روغن روکش کرد.
• هنگامی که پیچ روی سطح اتصال وجود دارد، در صورت وجود پین موقعیت، ابتدا باید پین را روی آن قرار دهید و سپس پیچ را سفت کنید.
• داخل محفظه و سایر محفظه ها را بررسی کنید و نباید هیچ ابزار و زباله ای رها شده و پشت سر بماند.

(I) الزامات نصب

1. با توجه به موقعیت و اندازه نشان داده شده در نقشه نصب کنید.برای به دست آوردن راندمان بالا، به ویژه از اندازه شکاف بین ورودی هوا و پروانه اطمینان حاصل کنید.

2. از موقعیت افقی اسپیندل اطمینان حاصل کنید و تمرکز دوک و محور موتور و عدم موازی بودن دو سر کوپلینگ را اندازه بگیرید.تحمل غیر موازی دو محور 0.05 میلی متر و تحمل غیر موازی دو وجه انتهایی کوپلینگ 0.05 میلی متر است.

3. هنگام نصب درب رگلاتور، مراقب باشید که عقب آن را نصب نکنید و اطمینان حاصل کنید که جهت ورودی با جهت چرخش پروانه مطابقت دارد.

4. پس از نصب فن، روتور را بیرون بکشید و بررسی کنید که آیا خیلی سفت شده یا با قسمت ثابت برخورد کرده است.

5. هنگام نصب لوله های ورودی و خروجی فن نباید وزنی به بدنه آن اضافه کرد.

6. پس از نصب تمام، آزمون تنها پس از واجد شرایط بودن بازرسی عمومی قابل اجرا است.

(2) عملکرد تست فن گریز از مرکز فشار بالا

• چرخش آزمایشی فن باید بدون بار انجام شود (درب لوله ورودی یا درب تنظیم کننده را ببندید).
• در صورت خوب بودن عملیات تحت بار کامل (فشار و دبی کامل مشخص شده) به عملیات منتقل می شود.
• با بار کامل کار کنید، برای فن تازه نصب شده کمتر از 2 ساعت و برای فن نصب شده تعمیر شده کمتر از نیم ساعت کار کنید.

(iii) عملکرد فن گریز از مرکز فشار بالا

1. قبل از راه اندازی فن، مقدمات زیر باید انجام شود:
① درب تنظیم را ببندید.

② اندازه شکاف هر قسمت از فن و اینکه آیا برخورد و اصطکاک بین قسمت چرخان و قسمت ثابت وجود دارد را بررسی کنید.

③ کوپلینگ باید محافظت شود.

④ بررسی کنید که آیا سطح روغن بلبرینگ بین بالاترین و پایین ترین سطح روغن است یا خیر.

⑤ بررسی کنید که آیا مدار الکتریکی و ابزار صحیح هستند یا خیر.

⑥ بررسی کنید که آیا قسمت خنک کننده نرمال است یا خیر.

2. پس از راه اندازی فن، به تدریج درب رگلاژ را باز کنید تا به حالت عادی کار برسید.در حین کار، افزایش دمای یاتاقان نباید از 40 درجه سانتیگراد دمای محیط تجاوز کند و میانگین مقدار سرعت ارتعاش مربع ریشه قطعه یاتاقان نباید بیشتر از 6.3 میلی متر بر ثانیه باشد.

3. در شرایط زیر، توقف اضطراری باید انجام شود:

① پنکه صدای شدیدی دارد.

② دمای بلبرینگ به شدت افزایش می یابد.

③ فن دارای لرزش و ضربه شدید است.

کویژگی های چشم

• قطر پروانه: 90 ~ 3500 میلی متر
• سرعت میل اصلی: 560 ~ 2900 دور در دقیقه
• محدوده فشار: 3000 ~ 25425 Pa
• محدوده جریان: 1297~43305 m3/h
• دمای هوا: 20 تا 1000 درجه سانتیگراد

• جنس: چدن، فولاد کربنی، فولاد ضد زنگ.

• راندمان: 80 تا 90 درصد
