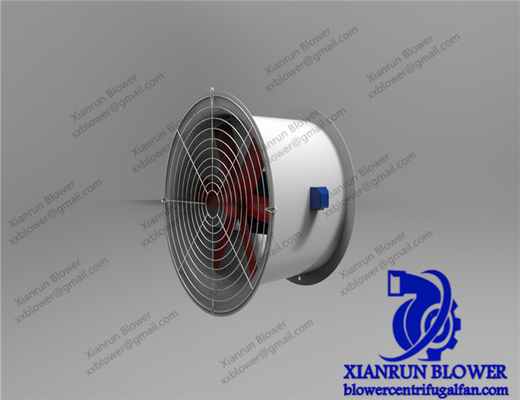

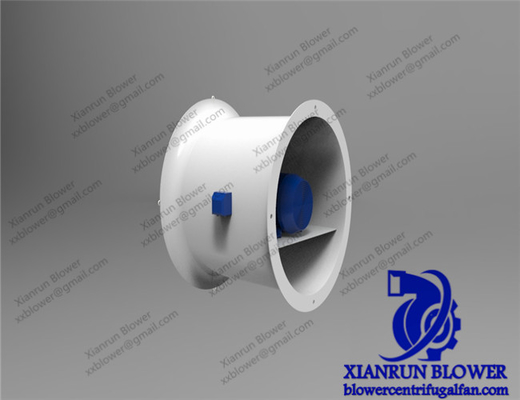

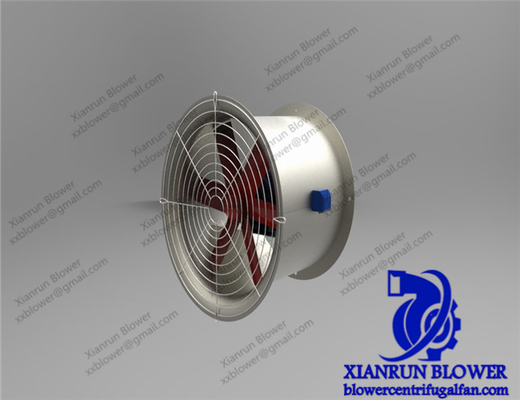

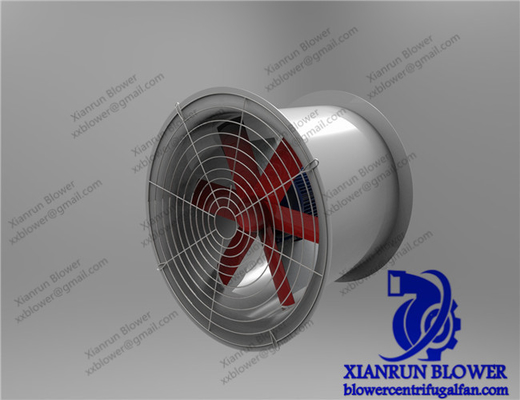

جمع آوری گرد و غبار فن های آکسیال صنعتی اگزوز پنکه جریان محوری آزاد ایستاده

فن اگزوز آکسیال فن اگزوز جریان محوری با صدای کم با راندمان بالا فن داکتی صنعتی آکسیال

پروانه فن اگزوز محوری یکی از اجزای اصلی فن جریان محوری است.گاز می تواند از طریق چرخش پروانه انرژی دریافت کند و سپس پروانه را برای حرکت محوری خط مارپیچ ترک کند.
رافن های محوری صنعتیپروانه از تیغه متحرک، توپی، دمبرگ، یاتاقان و چکش وزن تعادل تشکیل شده است.
بسیاری از تیغه های یک ایرفویل به صورت گروهی از تیغه ها با فاصله مساوی از یکدیگر قرار می گیرند که به آن آبشار می گویند.فن جریان محوری مجهز به پره هایی بر روی هاب است تا یک آبشار حلقه ای تشکیل دهد.ارتفاع جریان از طریق بخشی از تیغه فن جریان محوری بزرگتر از هواکش است، که می تواند اطمینان حاصل کند که حجم دود فن پیشروی القایی بزرگتر از حجم تامین هوا است.
تیغه روتور فن جریان محوری پیچ خورده است.کل تیغه در جهت شعاعی تا زاویه مشخصی پیچ خورده است و عرض و ضخامت تیغه به تدریج در جهت دهانه بال تیغه کاهش می یابد.قبلاً گفته‌ایم که برای اینکه سر انرژی تولید شده توسط تمام بخش‌های پره‌های فن با شعاع‌های مختلف یکسان باشد، یعنی حلقه‌های سرعت در همه بخش‌ها برابر باشند.بنابراین، شعاع تیغه نزدیک توپی کوچک است، فاصله شبکه نیز کم است و سرعت محیطی نیز کاهش می‌یابد.برای اینکه حلقه سرعت برابر با بالای تیغه باشد، باید زاویه نصب ریشه تیغه و طول وتر تیغه را افزایش دهد، بنابراین تیغه به شکل فضایی پیچ خورده در می آید.البته عرض و ضخامت تیغه در جهت طول بال کاهش می یابد که می تواند نیروی گریز از مرکز ایجاد شده توسط تیغه را نیز کاهش دهد، باعث نشود که دمبرگ و نیروی رانش بیش از حد بزرگ باشد و از استحکام تیغه اطمینان حاصل کند.
تیغه های فن محوری ساخته شده از شکل پیچ خورده، کارایی آن نیز بالاتر است، تلفات کمتری دارد.از آنجایی که پروانه می چرخد، سرعت نوک بیشتر از محیط توپی و سرعت محیطی فشار باد بزرگ است، سرعت محیطی کوچک فشار باد، به طوری که در تیغه دونده در امتداد تیغه جریان شعاعی انرژی برابر نیست، بنابراین تولید می شود. از نوک تا جریان قسمت ریشه تیغه، اتلاف انرژی گرداب محوری را تشکیل می دهد.و تیغه را به شکل پیچ خورده تبدیل کنید، نصب تیغه ریشه تیغه زاویه بزرگتر است، سپس فشار باد را می توان افزایش داد.در مقابل، تیغه در نوک نصب تیغه زاویه کوچکتر است، فشار باد را می توان کاهش داد.زاویه نصب تیغه در ریشه تیغه بزرگتر است، اما سرعت محیطی کوچکتر است.نصب تیغه زاویه در نوک تیغه کوچکتر است، اما سرعت محیطی بزرگتر است.این دو عامل یکدیگر را محدود می کنند، به طوری که فشار باد ایجاد شده در نوک تیغه و ریشه تیغه تقریباً برابر است و از گرداب محوری جلوگیری می شود.
سطح تیغه متحرک فن محوری باید صاف باشد، که می تواند از دست دادن اصطکاک جریان هوا و افت جدایی ناشی از جریان خارج از سطح ایرفویل را کاهش دهد.ریشه تیغه به دمبرگ پیچ می شود و تیغه و دمبرگ در سوراخ دایره ای در توپی قرار می گیرند و سپس بلوک های وزنه تعادل، یاتاقان های نگهدارنده، یاتاقان های راهنما، حلقه های ایمنی، صفحات ایمنی و میله های تنظیم نصب می شوند.یاتاقان های نگهدارنده تیغه های مانور جریان محوری در معرض نیروی گریز از مرکز تولید شده توسط تیغه ها و دمبرگ های متحرک قرار می گیرند.یاتاقان راهنما روی تیغه متحرک، چون تیغه و دمبرگ متحرک بلندتر هستند، یاتاقان راهنما برای اطمینان از اینکه مرکز آنها کج نیست و یاتاقان راهنما می تواند نیروی گریز از مرکز خاصی را تحمل کند.به منظور ایجاد تیغه متحرک می تواند در هنگام تنظیم انعطاف پذیر بچرخد، بلبرینگ و پشتیبانی را هدایت کند.بلبرینگ ها از بلبرینگ های ساچمه ای با اصطکاک کم ساخته می شوند.
ساقه برگ هر تیغه متحرک مجهز به بلوک وزنه تعادل است و خط مرکزی بلوک وزن تعادل تقریباً عمود بر صفحه ایرفویل تیغه متحرک است.عملکرد آن می تواند لحظه بسته شدن بزرگ ایجاد شده توسط تیغه متحرک را متعادل کند، به طوری که تیغه متحرک نیز می تواند در هنگام چرخش سریع حرکت کند.
برای اطمینان از آب بندی و روانکاری، روان کننده در یاتاقان راهنما و یاتاقان نگهدارنده تزریق می شود و گریس نیز در شکاف بین دمبرگ و توپی پر می شود.
فاصله شعاعی بین تیغه متحرک و پوسته باید کمتر از 3 میلی متر باشد.این شکاف نمی تواند خیلی زیاد باشد، در غیر این صورت باعث تلفات زیاد هوا و کاهش کارایی فن می شود.
به منظور اطمینان از تعادل دینامیکی کل پروانه، هنگام تعویض تیغه، می توان همان وزن تیغه را در موقعیت متقارن قرار داد و تعادل را بررسی کرد.
محفظه تیغه متحرک یک محفظه جوشی فولادی است و سوراخ بازرسی روی محفظه تعبیه شده است که می تواند تیغه متحرک را بررسی، برداشته و نصب کند.قسمت بالایی محفظه فن قابل جدا شدن برای بارگیری و تخلیه سریع پروانه است.
