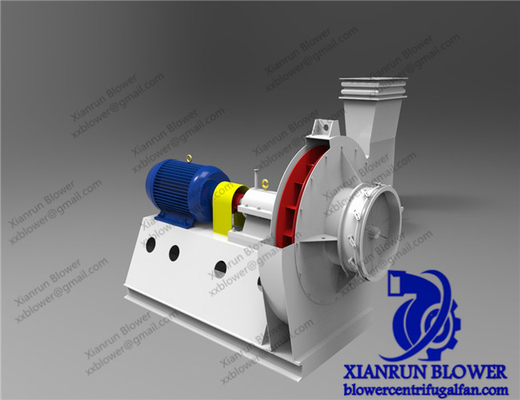

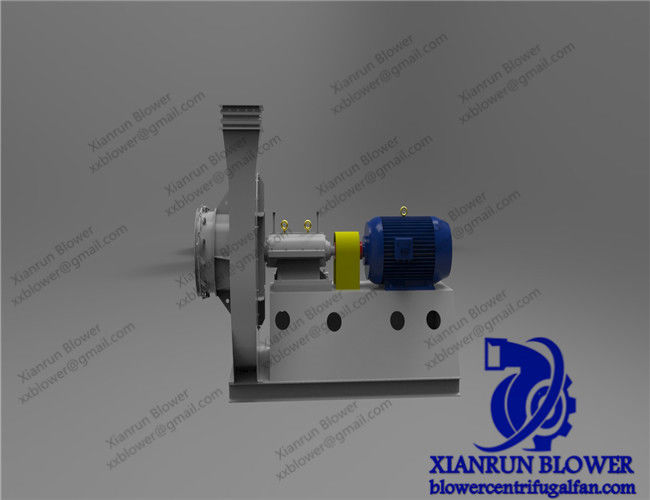

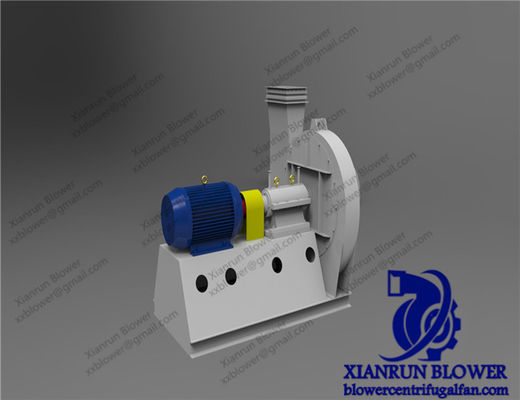

فن شعاعی منحنی به جلو برای هوای صنعتی با فشار بالا حجم 800 90000m3 / H قدرت 5 350KW

فن شعاعی منحنی مرکزی به جلو برای کاربردهای صنعتی با فشار بالا

تعریف فن های سانتریفیوژ شعاعی منحنی جلو

یک فن سنتریفیوژال شعاعی منحنی جلو یک نوع فن سنتریفیوژال شعاعی است.ویژگی اصلی آن در جهت خم شدن تیغه های چرخ دار است. جهت خروجی تیغه نسبت به جهت چرخش چرخ دار به جلو خم شده است.(یعنی، لبه جلو تیغه به سمت جهت چرخش چرخ دار شیب دار است) تعریف خاص این است:

این نوع فن باعث می شود که گاز از طریق چرخش سرعت بالا چرخدار حرکت کند. گاز به صورت محوری از مرکز چرخدار جذب می شود،حرکت به سمت حاشیه بیرونی چرخ دار تحت اثر نیروی گریز مرکزی که توسط تیغه ها هدایت می شود، و در نهایت به صورت شعاعی تخلیه می شود. شکل تیغه های آن "به جلو منحنی" است (همچنین به عنوان نوع جلو شناخته می شود) ، به این معنی که زاویه خروجی تیغه بیشتر از 90 ° است ،و جهت خم شدن تیغه ها با جهت چرخش چرخ دار سازگار استاین طراحی ساختاری باعث می شود مسیر جریان گاز در داخل چرخدار کوتاه تر و مسیر تبدیل انرژی حرکتی مستقیم تر باشد.درنتیجه ویژگی های هوایی منحصر به فرد ایجاد می شود که از تیغه های خمیده و شعاعی عقب متفاوت است.

ویژگی های اصلی اضافی (برای کمک به درک تعریف)
- شکل تیغه: جهت خم شدن تیغه ها با جهت چرخش چرخدار یکسان است. از منظر محوری چرخدار، تیغه ها به نظر می رسند که "به جلو کشیده شده اند".با انتهای خروجی که به سمت جلو چرخش خم شده است.
- ویژگی های جریان هوا: گاز مقدار نسبتا زیادی انرژی حرکتی را در داخل چرخدار به دست می آورد و فشار سر به طور قابل توجهی افزایش می یابد.از دست دادن ضربه جریان هوا نسبتا بزرگ است، که در نتیجه بهره وری کمتری در مقایسه با فن های خمیده عقب دارد.
- سناریوهای کاربرد: معمولا در سناریوهای مورد استفاده قرار می گیرد که نیاز به فشار هوا بالا و جریان های کوچک دارند، مانند سیستم های تهویه مطبوع، تجهیزات تهویه کوچک،و حمل گرد و غبار (در شرایط غلظت پایین). این یک ساختار جمع و جور و هزینه نسبتا کم دارد. "

فکر ميکني مي تونيم کارايي فن هاي خم شده رو بهبود بديم؟


Kویژگی ها

• قطر محرک: 90 ~ 3500 mm
• سرعت گره اصلی: 560 ~ 2900 rpm
• محدوده فشار: 3000 تا 25425 Pa
• محدوده جریان: 1297 ~ 83305 m3/h
• دمای هوا: 20 تا 1000 درجه سانتیگراد

• مواد: آهن، فولاد کربن، فولاد ضد زنگ

• کارایی: 80 تا 90 درصد

لطفا به ما توصیه USAGE و Parameter.Our مهندسی بخش مناسب ترین محصول را برای شما توصیه می شود.
