هوافشان فراری با سرعت بالا 9-19 سری 9-26 فشار بالا برای تهویه صنعتی و حمل و نقل هوایی

دمندهای سانتریفیوژ با فشار بالا سری 9-19 و 9-26 برای تهویه مطبوع صنعتی و حمل و نقل هوایی

1مشخصات و کاربرد:

9- 19، 9-26 سری فن سنتریفیوژال با فشار بالا، به طور کلی برای کوره جعل و تهویه فشار بالا استفاده می شود و به طور گسترده ای برای حمل هوا و دیگر احتراق های غیر خود به خود استفاده می شود.برای بدن انسان بی ضرر استاز مواد فولادی یا گاز خوردنی نیست. بدن حاوی مواد چسبناک نیست، گرد و غبار و ذرات سخت در آن نباید بیش از 150mg/m3 باشد و دمای گاز نباید بیش از 80°C باشد.

2. نوع

فن های سانتریفیوژ فشار بالا سری 9-19 و 9-26 نوع یک مکش هستند، با 13 شماره دستگاه: NO.4، 4.5پنج، پنج6، 6.3،71، 8، 9، 10، 112، 125، 14 ، 16

9-19, 9-26 سری فن سانتریفیوژ با فشار بالا می تواند از چرخش راست و چرخش چپ دو نوع ساخته شود، از طرف موتور، چرخش چرخ دار در جهت ساعت به عنوان فن راست نامیده می شود،با "راست" نشان داده می شود؛ چرخ چرخ در جهت معکوس جهت ساعت می چرخد تا سیکلون سمت چپ را صدا کند، که با "چپ" نشان داده می شود.

موقعیت خروجی فن، که با زاویه خروجی فن نشان داده می شود. "چپ" و "راست" را می توان به 6 زاویه از 0°، 45°، 90°، 135°، 180° و 225° تقسیم کرد.(لطفا جهت چرخش و زاویه خروجی را هنگام سفارش مشخص کنید)، زاويه ي خاص بايد سفارشي شود).

حالت درایو فن A (4#-6.3#) و D (7.1#-16#) است.

3ساختار.

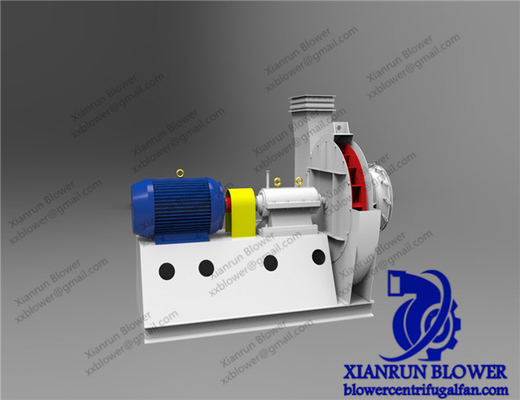

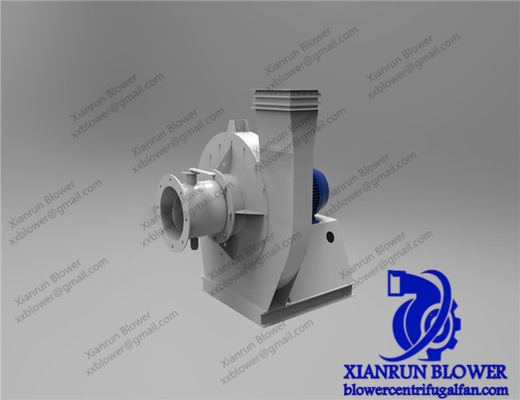

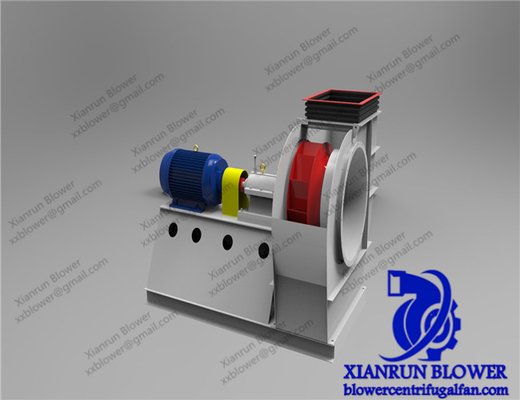

6.3# که در زیر آورده شده است عمدتاً از چرخ دنده، محفظه، ورودی هوا و سایر قسمت های توزیع موتور مستقیم تشکیل شده است، 7.1# که در بالا به علاوه بخش انتقال، دارای قسمت های فوق است.

• محرک: تیغه های نوع خم شدن جلو پذیرفته شده و حداکثر سرعت دایره ای لبه بیرونی پخش کننده محرک بیش از 140 متر در ثانیه نیست.پس از قالب گیری چرخ دنده با اصلاح تعادل پویا و استاتیک، عملکرد هوا عالی، کارایی بالا، عملکرد پایدار و قابل اعتماد.
• پوشش: ساخته شده از آهن آهن کربن.
• ورودی هوا: ورودی هوا از یک ساختار کلی جمع آوری شده است، که به صفحه پوشش جلو با پیچ ها ثابت می شود.
• گروه انتقال: بخش انتقال از اسپندل، جعبه ی بیئرینگ، اتصال و غیره تشکیل شده است. اسپندل از فولاد با کیفیت بالا ساخته شده است.کل ساختار جعبه استوانه ای استوانه های توپ را اتخاذ می کند و با روغن مکانیکی روان می شود.

4دستورات سفارش دادن

در هنگام سفارش، شماره دستگاه، سرعت، حجم هوا، فشار هوا، زاویه خروجی، جهت چرخش و مشخصات مدل موتور فن باید مشخص شود.

Kویژگی ها

• قطر محرک: 80 ~ 3500 میلی متر
• سرعت گره اصلی: 760 ~ 2900 rpm
• محدوده فشار: 9000 ~ 25425 Pa
• محدوده جریان: 3297 ~ 43305 m3/h
• دمای هوا: 20 تا 1000 درجه سانتیگراد

• مواد: آهن، فولاد کربن، فولاد ضد زنگ

• کارایی: ۷۰ تا ۹۰ درصد
